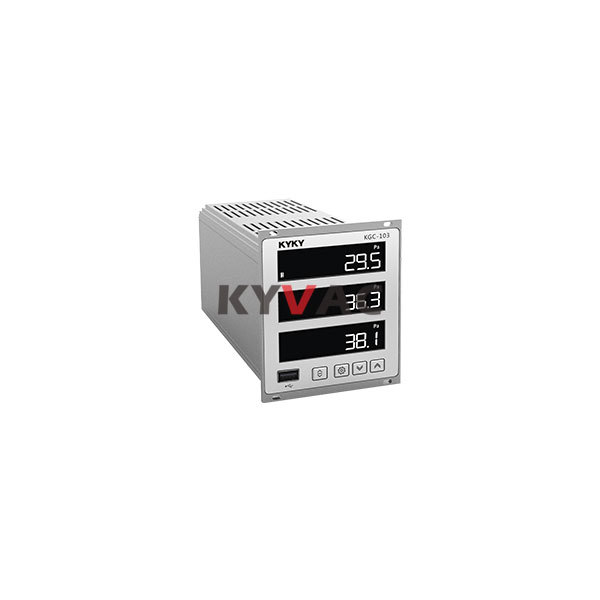

Вакуумный контроллер KYKY KGC-103
Вакуумный контроллер KYKY KGC-103 относится к серии KGC и описан в каталоге KYKY на страницах 32. Карточка содержит проверенные параметры из таблиц источника: Совместимые преобразователи: KYP-101, KYM-240, KYF-180, KYF-2YZ, ZJ-2Y и другие; Единицы данных: mBar, Torr, Па, мк, HПа, KПа, В; Интерфейсы: RJ-45/FCC68, DB15, разъем
| Модель | KGC-103 |
|---|---|
| Группа оборудования | Вакуумметры и контроллеры |
| Семейство | KGC |
| Совместимые преобразователи | KYP-101, KYM-240, KYF-180, KYF-2YZ, ZJ-2Y и другие |
| Единицы данных | mBar, Torr, Па, мк, HПа, KПа, В |
| Интерфейсы | RJ-45/FCC68, DB15, разъем |
| Питание преобразователя | DC24 В ±5%, Вpp≤0,5 В |
| Рабочее питание | AC130...240 В, 50-60 Гц |
| Скорость измерения | 10 измерений/с на канал |
| Контрольные каналы | 6 |
| Исполнение | вакуумный контроллер |
| Контакт | vac@kykytech.ru |
Вакуумный контроллер KYKY KGC-103 — промышленное вакуумное оборудование для задачи «измерение и управление вакуумным оборудованием». Конфигурация подбирается по объекту, требуемому рабочему циклу и условиям интеграции в производственный или исследовательский участок.
Технические характеристики и особенности
| Вакуумный контроллер спроектирован так, чтобы быть компактным и высоконадежным, что упрощает интеграцию системы и позволяет измерять несколько значений давления с использованием технологии измерения полного диапазона.
Поддерживает полный спектр датчиков вакуума, что делает его хорошо подходящим для мониторинга и записи данных во всем диапазоне давления и состояния заданного значения. | |
| — | — |
| Основные параметры вакуумного контроллера KGC-103 |
| Модель продукта | КГК-103 |
| Совместимые передатчики | KYP-101/KYM-240/KYF-180/KYF-2YZ/ZJ-2Y и т. д. |
| Единицы данных | мБар, Торр, Па, микро, гПа, кПа, В |
| Порты подключения | RJ-45(FCC68)/DB15/разъем |
| Источник питания передатчика | 24 В пост. тока ± 5%, Вpp≤0,5 В |
| Рабочий источник питания | 130–240 В переменного тока/50–60 Гц |
| Полная ошибка | ≤0,01% полной шкалы (типичный)
≤0,1% полной шкалы (полная температура, длительное время) |
|
| Смещение нуля | ≤0,005% полной шкалы (типичный)
≤0,02% полной шкалы (полная температура, длительное время) |
|
| Скорость измерения | 10/С (на канал) |
| Аналого-цифровое преобразование (АЦП) | Разрешение 0,001% полной шкалы. |
| Каналы управления | 6 каналов |
| Вес | Примерно 1 кг |
| Размеры шасси (мм) | 106129235 (ДлинаШиринаГлубина) |
| Размер установочного отверстия (мм) | 104110 (ДлинаШирина) |
Назначение
Вакуумный контроллер применяется там, где требуется воспроизводимый вакуумный процесс, контролируемая последовательность операций и согласование оборудования с оснасткой заказчика. На этапе подбора определяются рабочая камера, вакуумная схема, средства измерения и алгоритм управления.
Основные сведения
| Наименование | Вакуумный контроллер KYKY KGC-103 |
|---|---|
| Модель или исполнение | KGC-103 |
| Категория | Вакуумметры и контроллеры |
| Технологический процесс | Измерение и управление вакуумным оборудованием |
| Тип поставки | Комплектная установка или интегрируемый модуль |
| Объект обработки или контроля | Определяется изделием и техническим заданием |
| Рабочая конфигурация | Согласуется по производительности, габаритам изделия и вакуумному циклу |
| Инженерная подготовка | Подбор, наладка, ввод в эксплуатацию и обучение операторов |
Технологическая схема
Система формируется вокруг рабочей камеры или технологической оснастки. Вакуумная часть, измерительные каналы, запорная арматура и управление согласуются как единый комплекс. Такой подход позволяет задать последовательность откачки, выдержки, измерения или обработки и корректно связать установку с существующей инфраструктурой.
Применение
Оборудование подходит для промышленных предприятий, исследовательских центров и испытательных лабораторий, которым требуется измерение и управление вакуумным оборудованием. Фактические параметры цикла и состав поставки фиксируются после анализа изделия и требований к процессу.
Комплектация и интеграция
При подготовке проекта учитываются вакуумные соединения, электропитание, охлаждение, газовые линии, размещение оборудования, требования к автоматизации и безопасной эксплуатации. Совместимые насосы, вакуумметры, клапаны, оснастка и средства управления выбираются под конкретную конфигурацию.
Сервис и запуск
Для оборудования доступны техническое консультирование, наладка, ввод в эксплуатацию, обучение заказчика и сервисная поддержка. Для подбора исполнения направьте описание изделия и рабочего цикла на vac@kykytech.ru.
