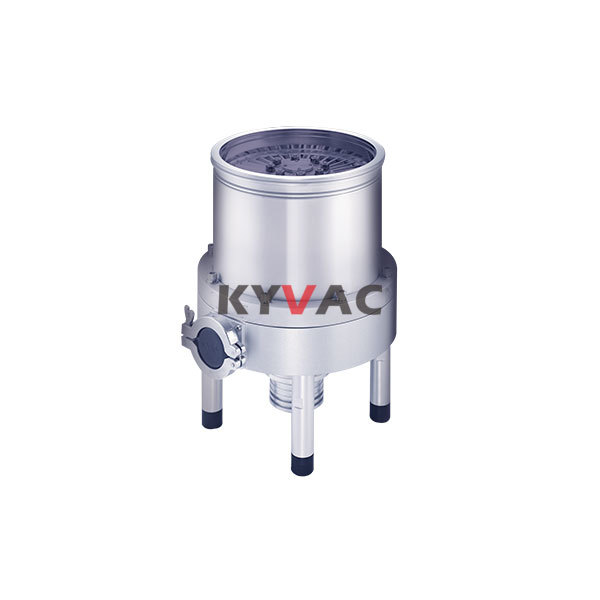

Турбомолекулярный вакуумный насос KYKY F-250/1500
Турбомолекулярный вакуумный насос KYKY F-250/1500 относится к серии «Маслосмазываемые турбомолекулярные насосы» и предназначен для получения высокого и сверхвысокого вакуума в технологических, аналитических и исследовательских установках.
| Модель | F-250/1500 |
|---|---|
| Группа оборудования | Турбомолекулярные насосы |
| Серия | Маслосмазываемые турбомолекулярные насосы |
| Тип | Турбомолекулярный вакуумный насос |
| Входной фланец | DN250 CF |
| Скорость откачки | N2:1500 л/с |
| Степень сжатия | N2:108 |
| Предельное давление | CF:6×10-7 Па |
| Максимальное непрерывное форвакуумное давление | 300 Па |
| Максимальное форвакуумное давление | N2:450 Па |
| Номинальная скорость вращения | 21000 об/мин |
| Время запуска | ≤8 мин | 6'30" мин |
| Охлаждение | водяное охлаждение |
| Расход охлаждающей воды | ≥1 л/мин |
| Температура охлаждающей воды | ≤25 °C |
| Питание | DC24/AC220 В AC |
| Максимальная потребляемая мощность | ≤750 Вт |
| Рекомендуемый форвакуумный насос | 15 л/с |
| Масса | 60(LF) 63(CF) кг | 8.8 кг |
| Входное напряжение | 220В AC±10% | 110В AC±10% В |
| Частота входного питания | 50/60Гц（±5%） |
| Максимальная выходная мощность | 750 Вт |
| Выходная частота | 350±10 Гц |
| Выходное напряжение | ≤66 В AC |
| Рабочий ток | ≤5 A |
| Максимальный пусковой ток | ≤20 A |
| Время останова | 9'40" мин |
| Контакт | vac@kykytech.ru |
Турбомолекулярный вакуумный насос KYKY F-250-1500 — промышленное вакуумное оборудование для задачи «высоковакуумная откачка». Конфигурация подбирается по объекту, требуемому рабочему циклу и условиям интеграции в производственный или исследовательский участок.
Назначение
Турбомолекулярный вакуумный насос применяется там, где требуется воспроизводимый вакуумный процесс, контролируемая последовательность операций и согласование оборудования с оснасткой заказчика. На этапе подбора определяются рабочая камера, вакуумная схема, средства измерения и алгоритм управления.
Основные сведения
| Наименование | Турбомолекулярный вакуумный насос KYKY F-250-1500 |
|---|---|
| Модель или исполнение | F-250-1500 |
| Категория | Турбомолекулярные насосы |
| Технологический процесс | Высоковакуумная откачка |
| Тип поставки | Комплектная установка или интегрируемый модуль |
| Объект обработки или контроля | Определяется изделием и техническим заданием |
| Рабочая конфигурация | Согласуется по производительности, габаритам изделия и вакуумному циклу |
| Инженерная подготовка | Подбор, наладка, ввод в эксплуатацию и обучение операторов |
Технологическая схема
Система формируется вокруг рабочей камеры или технологической оснастки. Вакуумная часть, измерительные каналы, запорная арматура и управление согласуются как единый комплекс. Такой подход позволяет задать последовательность откачки, выдержки, измерения или обработки и корректно связать установку с существующей инфраструктурой.
Применение
Оборудование подходит для промышленных предприятий, исследовательских центров и испытательных лабораторий, которым требуется высоковакуумная откачка. Фактические параметры цикла и состав поставки фиксируются после анализа изделия и требований к процессу.
Комплектация и интеграция
При подготовке проекта учитываются вакуумные соединения, электропитание, охлаждение, газовые линии, размещение оборудования, требования к автоматизации и безопасной эксплуатации. Совместимые насосы, вакуумметры, клапаны, оснастка и средства управления выбираются под конкретную конфигурацию.
Сервис и запуск
Для оборудования доступны техническое консультирование, наладка, ввод в эксплуатацию, обучение заказчика и сервисная поддержка. Для подбора исполнения направьте описание изделия и рабочего цикла на vac@kykytech.ru.
Технический лист модели
Русскоязычный PDF содержит изображение, назначение, параметры модели и критерии подбора.
