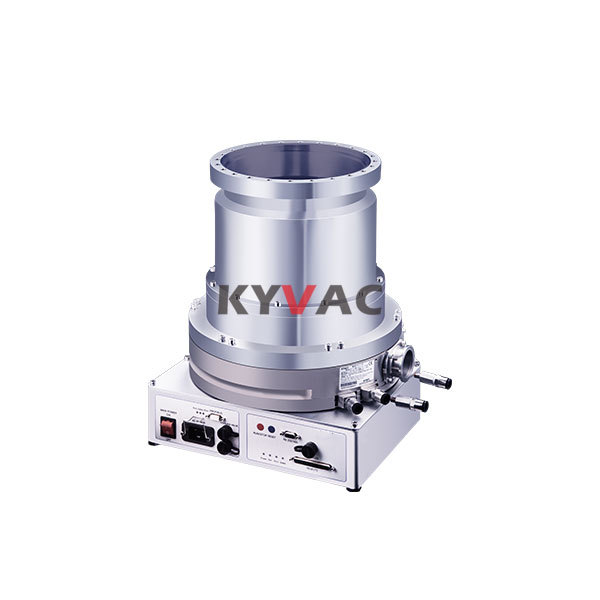

Турбомолекулярный вакуумный насос на магнитном подвесе KYKY CXF-200-1401
Магнитоподвесной турбомолекулярный насос KYKY CXF-200/1401 относится к серии «Магнитоподвесные турбомолекулярные насосы» и предназначен для получения высокого и сверхвысокого вакуума в технологических, аналитических и исследовательских установках.
| Модель | CXF-200/1401 |
|---|---|
| Группа оборудования | Турбомолекулярные насосы |
| Входной фланец | DN200 ISO-F (варианты DN200 ICF, DN200 LF) |
| Выходной фланец | KF40 | N2:1280 |
| Скорость откачки | Ar:1100 л/с |
| Степень сжатия | N2:>108 |
| Предельное давление | 10-7 (эластомерное уплотнение) Па |
| Максимальный кратковременный поток на входе | 1100 | KF10 см3/мин |
| Purge Pилиt Flange optional | 20 см3/мин |
| Protective Gas Flow Magnetic Field，Max | радиальное:3 mT |
| Номинальная скорость вращения | 30000 об/мин |
| Время запуска | ≤6 мин |
| Время выбега | ≤8 мин |
| Охлаждение | водяное, 2 л/мин, 10–25 °C |
| Расход охлаждающей воды | 2 л/мин |
| Температура охлаждающей воды | 20±5 °C |
| Питание | AC 220 В ±10 % 50 Гц или AC 110 В ±10 % 60 Гц |
| Совместимый контроллер | CXFD-1001 | ≥16 л/с |
| Масса | 51 кг |
| Исполнение | турбомолекулярный вакуумный насос |
| Параметр | Значение для CXF-200/1401 |
| Тип насоса | Турбомолекулярный с активной магнитной подвеской ротора |
| Выхлопной фланец | KF40 |
| Быстрота откачки по N₂ | 1280 л/с |
| Быстрота откачки по Ar | 1100 л/с |
| Быстрота откачки по He | 880 л/с |
| Быстрота откачки по H₂ | 560 л/с |
| Степень сжатия по N₂ | > 1×10⁸ |
| Степень сжатия по Ar | > 1×10⁸ |
| Степень сжатия по He | > 1×10⁴ |
| Степень сжатия по H₂ | > 1×10³ |
| Предельное давление (Vitон) | 1,0×10⁻⁷ Па |
| Предельное давление (металл. уплотнение) | 1,0×10⁻⁸ Па |
| Максимальное форвакуумное давление при длительной работе | 1100 Па |
| Порт продувки (защитный газ) | KF10 |
| Расход защитного (барьерного) газа | 20 см³/мин (N₂) |
| Скорость вращения ротора | 30000 об/мин |
| Время пуска | не более 6 мин |
| Время останова | не более 8 мин |
| Контроллер | модель CXF-1401 |
| Монтажное положение | любое |
| Контакт | vac@kykytech.ru |
Турбомолекулярный вакуумный насос на магнитном подвесе KYKY CXF-200-1401 — промышленное вакуумное оборудование для задачи «безмасляная высоковакуумная откачка на магнитном подвесе». Конфигурация подбирается по объекту, требуемому рабочему циклу и условиям интеграции в производственный или исследовательский участок.
Назначение
Турбомолекулярный вакуумный насос на магнитном подвесе применяется там, где требуется воспроизводимый вакуумный процесс, контролируемая последовательность операций и согласование оборудования с оснасткой заказчика. На этапе подбора определяются рабочая камера, вакуумная схема, средства измерения и алгоритм управления.
Основные сведения
| Наименование | Турбомолекулярный вакуумный насос на магнитном подвесе KYKY CXF-200-1401 |
|---|---|
| Модель или исполнение | CXF-200-1401 |
| Категория | Турбомолекулярные насосы |
| Технологический процесс | Безмасляная высоковакуумная откачка на магнитном подвесе |
| Тип поставки | Комплектная установка или интегрируемый модуль |
| Объект обработки или контроля | Определяется изделием и техническим заданием |
| Рабочая конфигурация | Согласуется по производительности, габаритам изделия и вакуумному циклу |
| Инженерная подготовка | Подбор, наладка, ввод в эксплуатацию и обучение операторов |
Технологическая схема
Система формируется вокруг рабочей камеры или технологической оснастки. Вакуумная часть, измерительные каналы, запорная арматура и управление согласуются как единый комплекс. Такой подход позволяет задать последовательность откачки, выдержки, измерения или обработки и корректно связать установку с существующей инфраструктурой.
Применение
Оборудование подходит для промышленных предприятий, исследовательских центров и испытательных лабораторий, которым требуется безмасляная высоковакуумная откачка на магнитном подвесе. Фактические параметры цикла и состав поставки фиксируются после анализа изделия и требований к процессу.
Комплектация и интеграция
При подготовке проекта учитываются вакуумные соединения, электропитание, охлаждение, газовые линии, размещение оборудования, требования к автоматизации и безопасной эксплуатации. Совместимые насосы, вакуумметры, клапаны, оснастка и средства управления выбираются под конкретную конфигурацию.
Сервис и запуск
Для оборудования доступны техническое консультирование, наладка, ввод в эксплуатацию, обучение заказчика и сервисная поддержка. Для подбора исполнения направьте описание изделия и рабочего цикла на vac@kykytech.ru.
Технический лист модели
Русскоязычный PDF содержит изображение, назначение, параметры модели и критерии подбора.
