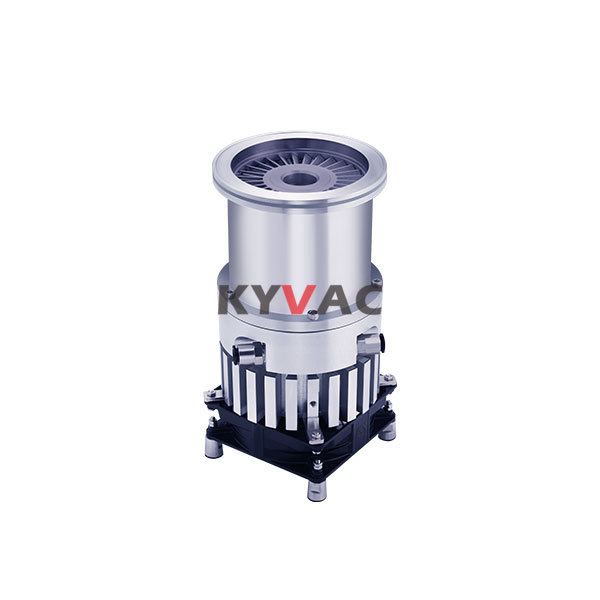

Турбомолекулярный вакуумный насос KYKY FF-100/110
Турбомолекулярный вакуумный насос KYKY FF-100/110 относится к серии «Турбомолекулярные насосы с консистентной смазкой» и предназначен для получения высокого и сверхвысокого вакуума в технологических, аналитических и исследовательских установках.
| Модель | FF-100/110 |
|---|---|
| Группа оборудования | Турбомолекулярные насосы |
| Серия | Турбомолекулярные насосы с консистентной смазкой |
| Тип | Турбомолекулярный вакуумный насос |
| Входной фланец | DN100 CF / DN100 ISO-K |
| Скорость откачки | H2:50 | Ar:100 л/с |
| Степень сжатия | N2:108 |
| Предельное давление | CF:6×10-7 Па |
| Максимальное непрерывное форвакуумное давление | 200 Па |
| Номинальная скорость вращения | 42300 об/мин |
| Время запуска | ≤3 мин | 5-40 мин |
| Охлаждение | （ | 5-32°C | ） |
| Расход охлаждающей воды | ≥1 л/мин |
| Температура охлаждающей воды | ≤25 °C |
| Питание | 220±22 | ≤300 В AC | Вт |
| Рекомендуемый форвакуумный насос | около 2 л/с (пластинчато-роторный) |
| Входное напряжение | 220В AC±20% В |
| Частота входного питания | 50/60Гц（±3%） |
| Максимальная выходная мощность | 120 Вт |
| Выходная частота | 705±10 Гц |
| Выходное напряжение | ≤40 В |
| Рабочий ток | ≤7 A |
| Максимальный пусковой ток | ≤3 A |
| Выходной фланец | DN25 |
| Скорость откачки по N₂ | 110 л/с |
| Скорость откачки по He | 100 л/с |
| Скорость откачки по H₂ | 50 л/с |
| Скорость откачки по Ar | 100 л/с |
| Степень сжатия по N₂ | 10⁸ |
| Степень сжатия по He | 10² |
| Степень сжатия по H₂ | 10² |
| Степень сжатия по Ar | 10⁸ |
| Предельное давление при CF | 6×10⁻⁷ Па |
| Предельное давление при ISO-K | 6×10⁻⁶ Па |
| Максимальное форвакуумное давление по N₂ | 300 Па |
| Производительность по газу N₂ | 300 см³ |
| Производительность по газу He | 240 см³ |
| Производительность по газу H₂ | 180 см³ |
| Производительность по газу Ar | 110 см³ |
| Скорость вращения ротора | 42 300 об/мин |
| Время разгона | не более 3 мин |
| Тип охлаждения | воздушное, водяное при необходимости |
| Расход охлаждающей жидкости | не менее 1 л/мин (для водяного варианта) |
| Температура охлаждающей жидкости | не выше 25 °C |
| Напряжение питания | AC 220 В ± 10 % |
| Максимальная потребляемая мощность | не более 300 Вт |
| Модель контроллера | FD-110B |
| Масса | 8 кг |
| Контакт | vac@kykytech.ru |
Турбомолекулярный вакуумный насос KYKY FF-100-110 — промышленное вакуумное оборудование для задачи «высоковакуумная откачка». Конфигурация подбирается по объекту, требуемому рабочему циклу и условиям интеграции в производственный или исследовательский участок.
Назначение
Турбомолекулярный вакуумный насос применяется там, где требуется воспроизводимый вакуумный процесс, контролируемая последовательность операций и согласование оборудования с оснасткой заказчика. На этапе подбора определяются рабочая камера, вакуумная схема, средства измерения и алгоритм управления.
Основные сведения
| Наименование | Турбомолекулярный вакуумный насос KYKY FF-100-110 |
|---|---|
| Модель или исполнение | FF-100-110 |
| Категория | Турбомолекулярные насосы |
| Технологический процесс | Высоковакуумная откачка |
| Тип поставки | Комплектная установка или интегрируемый модуль |
| Объект обработки или контроля | Определяется изделием и техническим заданием |
| Рабочая конфигурация | Согласуется по производительности, габаритам изделия и вакуумному циклу |
| Инженерная подготовка | Подбор, наладка, ввод в эксплуатацию и обучение операторов |
Технологическая схема
Система формируется вокруг рабочей камеры или технологической оснастки. Вакуумная часть, измерительные каналы, запорная арматура и управление согласуются как единый комплекс. Такой подход позволяет задать последовательность откачки, выдержки, измерения или обработки и корректно связать установку с существующей инфраструктурой.
Применение
Оборудование подходит для промышленных предприятий, исследовательских центров и испытательных лабораторий, которым требуется высоковакуумная откачка. Фактические параметры цикла и состав поставки фиксируются после анализа изделия и требований к процессу.
Комплектация и интеграция
При подготовке проекта учитываются вакуумные соединения, электропитание, охлаждение, газовые линии, размещение оборудования, требования к автоматизации и безопасной эксплуатации. Совместимые насосы, вакуумметры, клапаны, оснастка и средства управления выбираются под конкретную конфигурацию.
Сервис и запуск
Для оборудования доступны техническое консультирование, наладка, ввод в эксплуатацию, обучение заказчика и сервисная поддержка. Для подбора исполнения направьте описание изделия и рабочего цикла на vac@kykytech.ru.
Технический лист модели
Русскоязычный PDF содержит изображение, назначение, параметры модели и критерии подбора.
