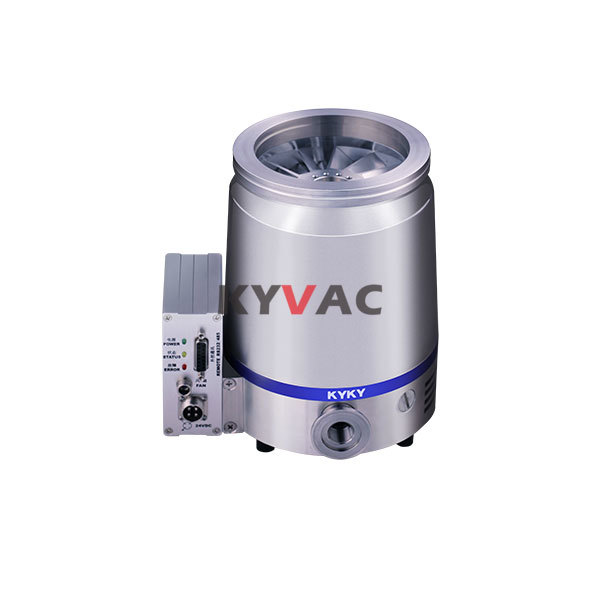

Турбомолекулярный вакуумный насос KYKY FF-100/300
Турбомолекулярный вакуумный насос KYKY FF-100/300 относится к серии «Турбомолекулярные насосы с консистентной смазкой» и предназначен для получения высокого и сверхвысокого вакуума в технологических, аналитических и исследовательских установках.
| Модель | FF-100/300 |
|---|---|
| Группа оборудования | Турбомолекулярные насосы |
| Серия | Турбомолекулярные насосы для приборных систем |
| Тип | Турбомолекулярный вакуумный насос |
| Скорость откачки | N2:296 л/с |
| Степень сжатия | N2:109 |
| Время запуска | ≤3.5 мин | 3.5 мин |
| Охлаждение | водяное охлаждение или воздушное охлаждение |
| Расход охлаждающей воды | 1 л/мин |
| Температура охлаждающей воды | ≤25 | DC24/AC220 °C | В AC |
| Максимальная потребляемая мощность | до 220 Вт |
| Рекомендуемый форвакуумный насос | 1–3 л/с (двухступенчатый пластинчато-роторный или сухой) |
| Входное напряжение | 110В AC±10%/ | 220В AC±10% В | 24В DC±5% В | 24В DC±5% |
| Выходная частота | 47 - 63 Гц | Гц |
| Температура рабочей среды | 5- 40 °C | 5-40 °C |
| Влажность | 80 % |
| Максимальная выходная мощность | 200 Вт |
| Время останова | 12 мин |
| × × L*W*H | 83.5×40×97 мм |
| Параметр | Значение для FF-100/300 |
| Тип насоса | Турбомолекулярный, многоступенчатый, со встроенным контроллером |
| Номинальная быстрота откачки по N 2 | ≈ 300 л/с (295 л/с по каталожным данным) |
| Быстрота откачки по He | ≈ 250 л/с |
| Быстрота откачки по H 2 | ≈ 200 л/с |
| Быстрота откачки по Ar | ≈ 305 л/с |
| Предельное остаточное давление (CF) | 5×10 -7 Па |
| Предельное остаточное давление (ISO-K) | 2,5×10 -6 Па |
| Входной фланец | DN100 CF или DN100 ISO-K |
| Выхлопной фланец | DN25 |
| Максимальное допустимое форвакуумное давление (кратковременная работа) | до 700 Па (по N 2 ) |
| Допустимое форвакуумное давление при продолжительной работе | до 500 Па |
| Скорость вращения ротора | 51 000 об/мин |
| Время выхода на номинальную скорость | не более 4 мин |
| Система охлаждения | воздушное (стандарт), водяное (опция), расход воды 1 л/мин, ≤25 °C |
| Питание | DC 24 V или AC 220 V (через блок TCP240) |
| Интегрированный контроллер | TD-300, совместим с TCP-240 / TC-100 |
| Монтажное положение | любое |
| Масса (ISO-K) | ≈ 8,5 кг |
| Масса (CF) | ≈ 11 кг |
| Контакт | vac@kykytech.ru |
Турбомолекулярный вакуумный насос KYKY FF-100-300 — промышленное вакуумное оборудование для задачи «высоковакуумная откачка приборных систем». Конфигурация подбирается по объекту, требуемому рабочему циклу и условиям интеграции в производственный или исследовательский участок.
Назначение
Турбомолекулярный вакуумный насос применяется там, где требуется воспроизводимый вакуумный процесс, контролируемая последовательность операций и согласование оборудования с оснасткой заказчика. На этапе подбора определяются рабочая камера, вакуумная схема, средства измерения и алгоритм управления.
Основные сведения
| Наименование | Турбомолекулярный вакуумный насос KYKY FF-100-300 |
|---|---|
| Модель или исполнение | FF-100-300 |
| Категория | Турбомолекулярные насосы |
| Технологический процесс | Высоковакуумная откачка приборных систем |
| Тип поставки | Комплектная установка или интегрируемый модуль |
| Объект обработки или контроля | Определяется изделием и техническим заданием |
| Рабочая конфигурация | Согласуется по производительности, габаритам изделия и вакуумному циклу |
| Инженерная подготовка | Подбор, наладка, ввод в эксплуатацию и обучение операторов |
Технологическая схема
Система формируется вокруг рабочей камеры или технологической оснастки. Вакуумная часть, измерительные каналы, запорная арматура и управление согласуются как единый комплекс. Такой подход позволяет задать последовательность откачки, выдержки, измерения или обработки и корректно связать установку с существующей инфраструктурой.
Применение
Оборудование подходит для промышленных предприятий, исследовательских центров и испытательных лабораторий, которым требуется высоковакуумная откачка приборных систем. Фактические параметры цикла и состав поставки фиксируются после анализа изделия и требований к процессу.
Комплектация и интеграция
При подготовке проекта учитываются вакуумные соединения, электропитание, охлаждение, газовые линии, размещение оборудования, требования к автоматизации и безопасной эксплуатации. Совместимые насосы, вакуумметры, клапаны, оснастка и средства управления выбираются под конкретную конфигурацию.
Сервис и запуск
Для оборудования доступны техническое консультирование, наладка, ввод в эксплуатацию, обучение заказчика и сервисная поддержка. Для подбора исполнения направьте описание изделия и рабочего цикла на vac@kykytech.ru.
Технический лист модели
Русскоязычный PDF содержит изображение, назначение, параметры модели и критерии подбора.
