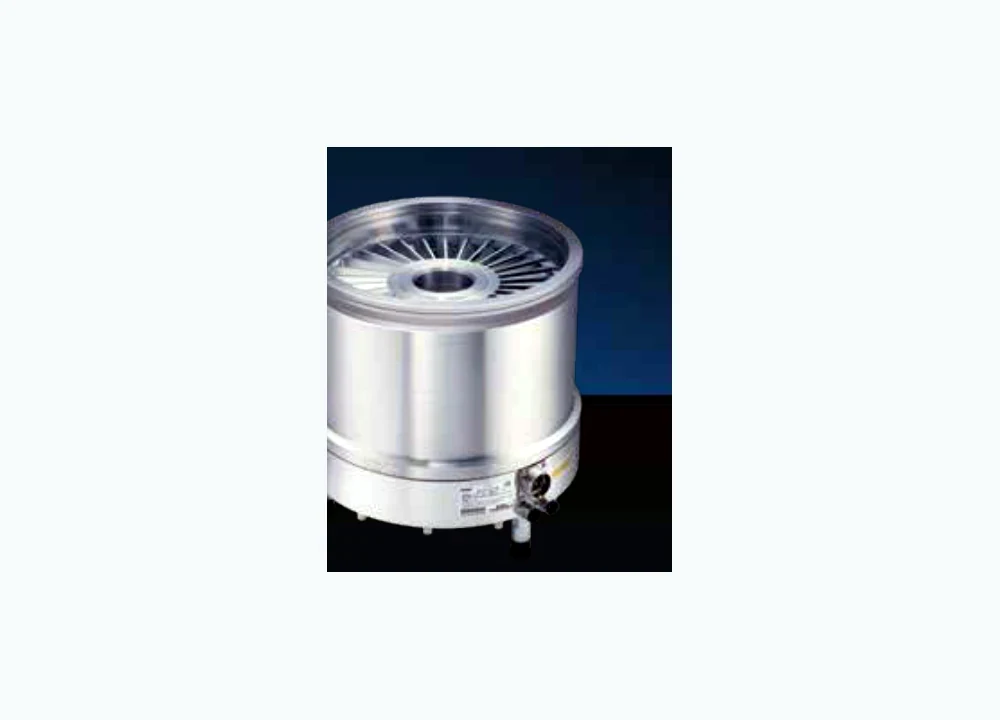

Турбомолекулярный вакуумный насос KYKY FF-250/2000
Турбомолекулярный вакуумный насос KYKY FF-250/2000 относится к серии «Турбомолекулярные насосы с консистентной смазкой» и предназначен для получения высокого и сверхвысокого вакуума в технологических, аналитических и исследовательских установках.
| Модель | FF-250/2000 |
|---|---|
| Группа оборудования | Турбомолекулярные насосы |
| Серия | Турбомолекулярные насосы с консистентной смазкой |
| Тип | Турбомолекулярный вакуумный насос |
| Входной фланец | DN250 CF / DN250 ISO-K |
| Скорость откачки | N2:2000 л/с |
| Степень сжатия | N2: 108 |
| Предельное давление | CF:6×10-7 Па |
| Максимальное непрерывное форвакуумное давление | 200 Па |
| Максимальное форвакуумное давление | N2:650 Па |
| Время запуска | не более 9 мин |
| Охлаждение | водяное охлаждение |
| Расход охлаждающей воды | ≥1 л/мин |
| Температура охлаждающей воды | ≤25 °C |
| Питание | DC 24 В / AC 220 В |
| Максимальная потребляемая мощность | ≤ 750 Вт |
| Рекомендуемый форвакуумный насос | 15 л/с |
| Входное напряжение | 220В AC±10% | 110В AC±10% В |
| Частота входного питания | 50/60Гц（±5%） |
| Максимальная выходная мощность | 750 Вт |
| Выходная частота | 400±10 Гц |
| Выходное напряжение | ≤66 В AC | ≤66 В |
| Рабочий ток | ≤3 A |
| Максимальный пусковой ток | ≤16 A |
| Время останова | 10 мин |
| Выходной фланец | DN50 KF |
| Скорость откачки по N₂ | 2000 л/с |
| Скорость откачки по He | 1600 л/с |
| Скорость откачки по H₂ | 740 л/с |
| Скорость откачки по Ar | 1900 л/с |
| Степень сжатия по N₂ | 10⁸ |
| Степень сжатия по He | 10⁴ |
| Степень сжатия по H₂ | 10³ |
| Степень сжатия по Ar | 10⁹ |
| Предельное давление (CF) | 6×10⁻⁷ Па |
| Предельное давление (ISO-K) | 6×10⁻⁶ Па |
| Максимальное форвакуумное давление по N₂ | 650 Па |
| Производительность по газу N₂ | 3200 см³ |
| Производительность по газу He | 2400 см³ |
| Производительность по газу H₂ | 1850 см³ |
| Производительность по газу Ar | 1200 см³ |
| Скорость вращения ротора | 24 000 об/мин |
| Тип охлаждения | водяное |
| Расход охлаждающей жидкости | ≥ 1 л/мин |
| Температура охлаждающей жидкости | ≤ 25 °C |
| Совместимые контроллеры | FD-II, FD-IIB, TCDP-II, TD-II |
| Масса | 32 кг (LF), 35 кг (CF) |
| Контакт | vac@kykytech.ru |
Турбомолекулярный вакуумный насос KYKY FF-250-2000 — промышленное вакуумное оборудование для задачи «высоковакуумная откачка». Конфигурация подбирается по объекту, требуемому рабочему циклу и условиям интеграции в производственный или исследовательский участок.
Назначение
Турбомолекулярный вакуумный насос применяется там, где требуется воспроизводимый вакуумный процесс, контролируемая последовательность операций и согласование оборудования с оснасткой заказчика. На этапе подбора определяются рабочая камера, вакуумная схема, средства измерения и алгоритм управления.
Основные сведения
| Наименование | Турбомолекулярный вакуумный насос KYKY FF-250-2000 |
|---|---|
| Модель или исполнение | FF-250-2000 |
| Категория | Турбомолекулярные насосы |
| Технологический процесс | Высоковакуумная откачка |
| Тип поставки | Комплектная установка или интегрируемый модуль |
| Объект обработки или контроля | Определяется изделием и техническим заданием |
| Рабочая конфигурация | Согласуется по производительности, габаритам изделия и вакуумному циклу |
| Инженерная подготовка | Подбор, наладка, ввод в эксплуатацию и обучение операторов |
Технологическая схема
Система формируется вокруг рабочей камеры или технологической оснастки. Вакуумная часть, измерительные каналы, запорная арматура и управление согласуются как единый комплекс. Такой подход позволяет задать последовательность откачки, выдержки, измерения или обработки и корректно связать установку с существующей инфраструктурой.
Применение
Оборудование подходит для промышленных предприятий, исследовательских центров и испытательных лабораторий, которым требуется высоковакуумная откачка. Фактические параметры цикла и состав поставки фиксируются после анализа изделия и требований к процессу.
Комплектация и интеграция
При подготовке проекта учитываются вакуумные соединения, электропитание, охлаждение, газовые линии, размещение оборудования, требования к автоматизации и безопасной эксплуатации. Совместимые насосы, вакуумметры, клапаны, оснастка и средства управления выбираются под конкретную конфигурацию.
Сервис и запуск
Для оборудования доступны техническое консультирование, наладка, ввод в эксплуатацию, обучение заказчика и сервисная поддержка. Для подбора исполнения направьте описание изделия и рабочего цикла на vac@kykytech.ru.
Технический лист модели
Русскоязычный PDF содержит изображение, назначение, параметры модели и критерии подбора.
