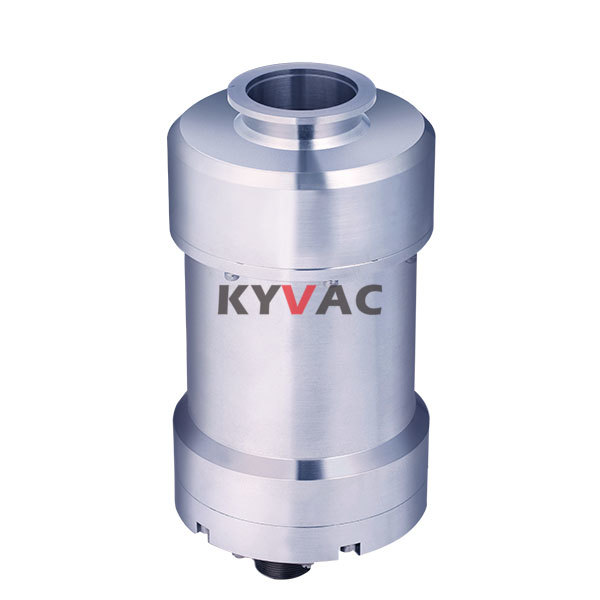

Турбомолекулярный вакуумный насос KYKY FF-40/25
Турбомолекулярный вакуумный насос KYKY FF-40/25 относится к серии «Турбомолекулярные насосы с консистентной смазкой» и предназначен для получения высокого и сверхвысокого вакуума в технологических, аналитических и исследовательских установках.
| Модель | FF-40/25 |
|---|---|
| Группа оборудования | Турбомолекулярные насосы |
| Серия | Турбомолекулярные насосы для приборных систем |
| Тип | Турбомолекулярный вакуумный насос |
| Скорость откачки | N2:20 л/с |
| Степень сжатия | N₂ ≥ 1×10⁸; He ≥ 1×10²; H₂ ≥ 1×10²; Ar ≥ 1×10⁶ |
| Время запуска | ≤3 мин | 3 мин |
| Охлаждение | воздушное охлаждение |
| Расход охлаждающей воды | л/мин |
| Температура охлаждающей воды | DC24/AC220 °C | В AC |
| Максимальная потребляемая мощность | до 70 Вт |
| Рекомендуемый форвакуумный насос | 0,5–1 л/с |
| Масса | ≈ 3 кг |
| Входное напряжение | 110В AC±10%/ | 220В AC±10% В | 24В DC±5% В | 24В DC±5% |
| Выходная частота | 47 - 63 Гц | Гц |
| Температура рабочей среды | 5- 40 °C | 5-40 °C |
| Влажность | 80 % |
| Максимальная выходная мощность | 75 Вт |
| Время останова | 2.25/3.5 мин |
| × × L*W*H | 83.5×40×97 мм |
| Наименование параметра | Значение для KYKY FF-40/25 |
| Тип насоса | Турбомолекулярный, многоступенчатый, с механической подвеской ротора |
| Быстрота откачки по N₂ | 22–25 л/с |
| Быстрота откачки по He | ≈18 л/с |
| Быстрота откачки по H₂ | ≈11 л/с |
| Быстрота откачки по Ar | ≈25 л/с |
| Предельное остаточное давление | 1×10⁻⁴ Па |
| Входной фланец | DN40 ISO-KF |
| Выходной (форвакуумный) фланец | KF16 |
| Максимальное форвакуумное давление (длительное) | 500 Па |
| Максимальное допустимое форвакуумное давление | N₂: до 1000 Па (кратковременно) |
| Скорость вращения ротора | 36000 об/мин |
| Время пуска до номинала | ≤ 3 мин |
| Способ охлаждения | Воздушное, без внешних коммуникаций |
| Питание и управление | DC 24 В / AC 220 В через модуль TD-25, TCP-100 или TC-100 |
| Допустимое монтажное положение | Любое |
| Температура отжига корпуса | до 100 °C (при работающем насосе и контролируемом режиме) |
| Контакт | vac@kykytech.ru |
Турбомолекулярный вакуумный насос KYKY FF-40-25 — промышленное вакуумное оборудование для задачи «высоковакуумная откачка приборных систем». Конфигурация подбирается по объекту, требуемому рабочему циклу и условиям интеграции в производственный или исследовательский участок.
Назначение
Турбомолекулярный вакуумный насос применяется там, где требуется воспроизводимый вакуумный процесс, контролируемая последовательность операций и согласование оборудования с оснасткой заказчика. На этапе подбора определяются рабочая камера, вакуумная схема, средства измерения и алгоритм управления.
Основные сведения
| Наименование | Турбомолекулярный вакуумный насос KYKY FF-40-25 |
|---|---|
| Модель или исполнение | FF-40-25 |
| Категория | Турбомолекулярные насосы |
| Технологический процесс | Высоковакуумная откачка приборных систем |
| Тип поставки | Комплектная установка или интегрируемый модуль |
| Объект обработки или контроля | Определяется изделием и техническим заданием |
| Рабочая конфигурация | Согласуется по производительности, габаритам изделия и вакуумному циклу |
| Инженерная подготовка | Подбор, наладка, ввод в эксплуатацию и обучение операторов |
Технологическая схема
Система формируется вокруг рабочей камеры или технологической оснастки. Вакуумная часть, измерительные каналы, запорная арматура и управление согласуются как единый комплекс. Такой подход позволяет задать последовательность откачки, выдержки, измерения или обработки и корректно связать установку с существующей инфраструктурой.
Применение
Оборудование подходит для промышленных предприятий, исследовательских центров и испытательных лабораторий, которым требуется высоковакуумная откачка приборных систем. Фактические параметры цикла и состав поставки фиксируются после анализа изделия и требований к процессу.
Комплектация и интеграция
При подготовке проекта учитываются вакуумные соединения, электропитание, охлаждение, газовые линии, размещение оборудования, требования к автоматизации и безопасной эксплуатации. Совместимые насосы, вакуумметры, клапаны, оснастка и средства управления выбираются под конкретную конфигурацию.
Сервис и запуск
Для оборудования доступны техническое консультирование, наладка, ввод в эксплуатацию, обучение заказчика и сервисная поддержка. Для подбора исполнения направьте описание изделия и рабочего цикла на vac@kykytech.ru.
Технический лист модели
Русскоязычный PDF содержит изображение, назначение, параметры модели и критерии подбора.
